Zapora Świnna Poręba: Fotowoltaika klasy premium dla obiektu hydrotechnicznego
Realizacja farmy fotowoltaicznej o mocy 2 MW na terenie zapory w Świnnej Porębie (Jezioro Mucharskie) przy elektrowni wodnej. Projekt o strategicznym znaczeniu dla Państwowego Gospodarstwa Wodnego Wody Polskie, zrealizowany w standardzie premium przez INERGIS w formule „zaprojektuj i wybuduj”.
Wyzwanie
1. Obiekt strategiczny – zapora i elektrownia wodna
Realizacja inwestycji na terenie zapory wodnej i elektrowni wymagała pełnego zrozumienia rygorów technicznych, bezpieczeństwa oraz procedur obowiązujących na obiektach infrastruktury krytycznej. Każdy etap prac musiał spełniać wymagania dla obiektów o znaczeniu państwowym.
2. Najwyższe standardy realizacji
Projekt był prowadzony w standardzie odpowiadającym randze inwestora i klasy obiektu. INERGIS zobowiązany był do zachowania pełnej zgodności z normami jakości, precyzji montażu i trwałości konstrukcji, potwierdzonych dokumentacją odbiorową.
3. Trudne warunki gruntowe
Grunty nasypowe zapory wodnej, złożone z kamieni i niejednorodnych warstw kruszywa, uniemożliwiały tradycyjne posadowienie konstrukcji. Wymagało to opracowania dedykowanego systemu balastów betonowych, zapewniającego stabilność na długie lata.
4. Ekstremalne warunki pogodowe
Podczas realizacji inwestycji wystąpiły intensywne opady deszczu i podtopienia spowodowane niżem genueńskim. Zespół INERGIS musiał elastycznie dostosować logistykę i harmonogram prac, aby utrzymać tempo realizacji lecz nie obniżać jakości.
Zastosowane technologie
Inżynieria dopasowana do trudnych gruntów i klasy obiektu
Zastosowane technologie i organizacja prac w Świnnej Porębie to przykład inżynierii dopasowanej do warunków ekstremalnych. INERGIS opracował system posadowienia konstrukcji, który zapewnił trwałość i bezpieczeństwo nawet w trudnych warunkach terenowych zapory. W trakcie realizacji firma skutecznie dostosowywała harmonogram i technologię prac do ekstremalnych warunków pogodowych wywołanych niżem genueńskim, utrzymując pełną ciągłość procesu inwestycyjnego.

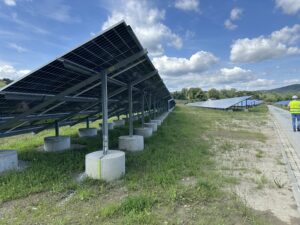

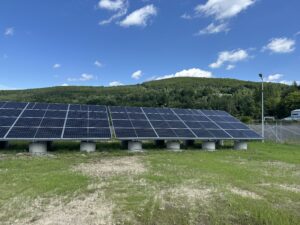

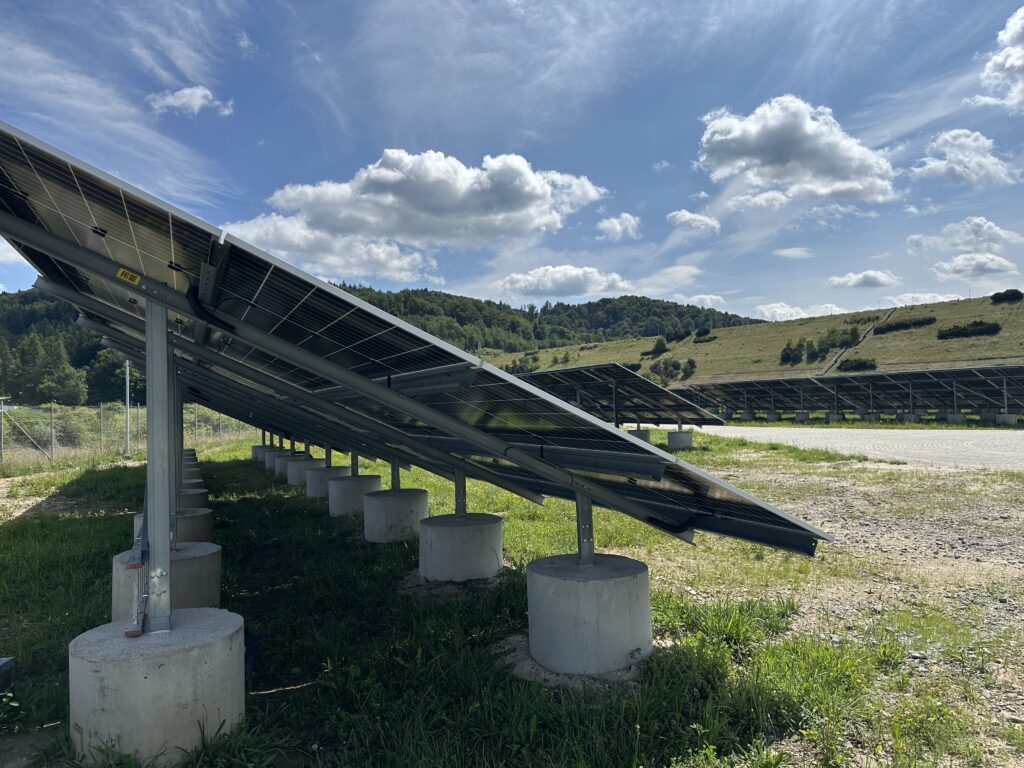

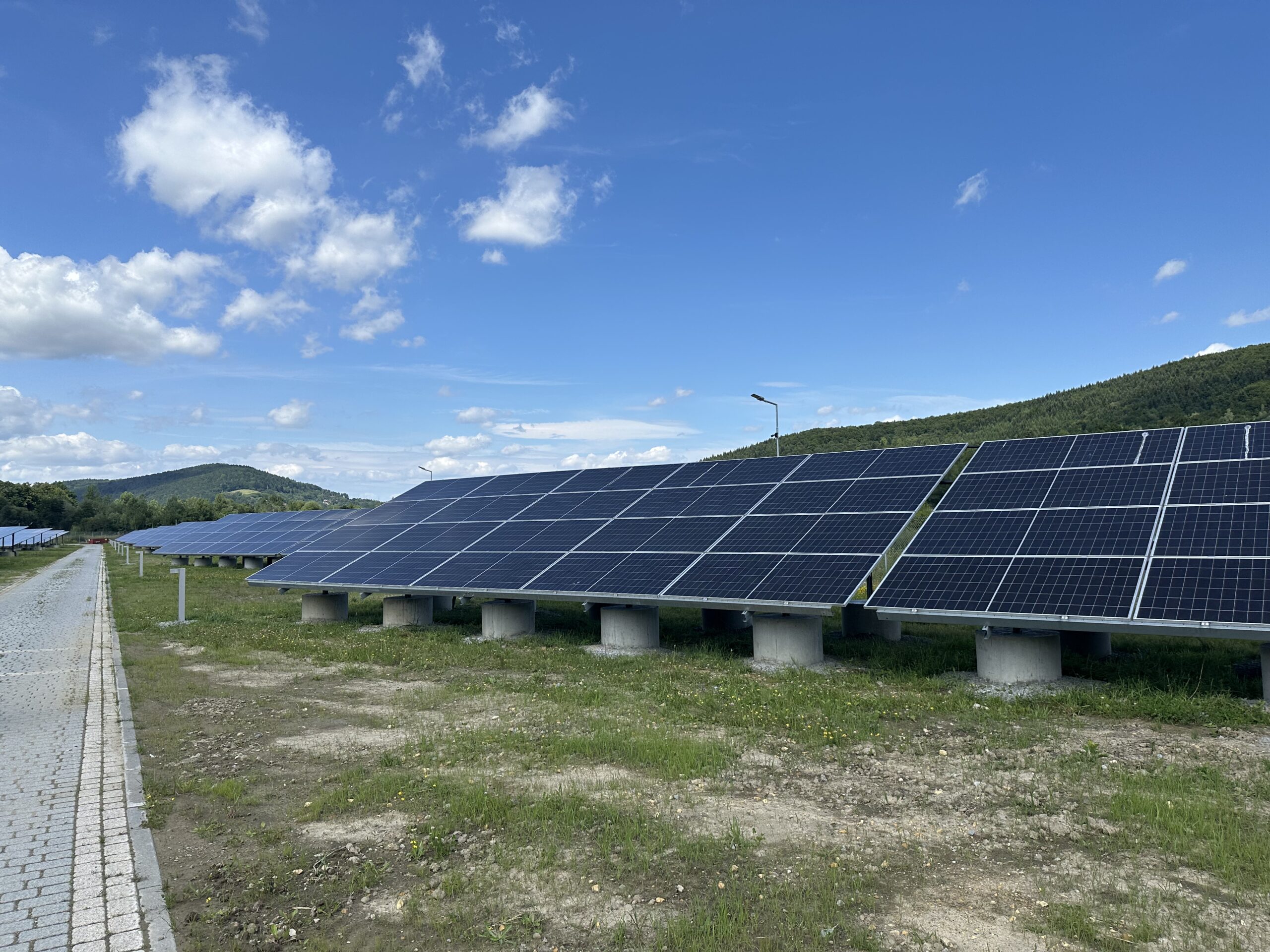

- Specjalne konstrukcje balastowe – wykonywane na miejscu, zaprojektowane specjalnie dla gruntów o niejednorodnej strukturze (kamieniste, nasypowe podłoże zapory). Wykonano 1 646 sztuk walców betonowanych na miejscu montażu o indywidualnie dostosowanym wymiarze i wadze.
- 2 przewierty sterowane HDD pod korytem rzeki – przewierty HDD (Horizontal Directional Drilling) umożliwiły bezinwazyjne poprowadzenie kabli średniego napięcia pod ciekiem wodnym. Linia kablowa 15 kV, łączy farmę fotowoltaiczną z siecią operatora (TAURON Dystrybucja).

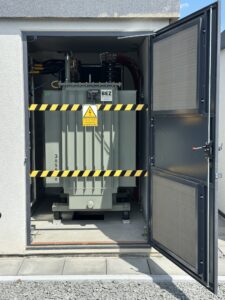

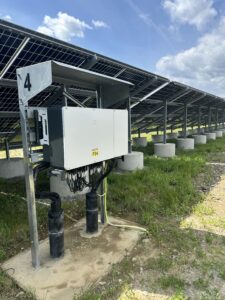

- Instalacja fotowoltaiczna o mocy 2 MWp – montaż 3 278 modułów fotowoltaicznych o mocy jednostkowej 610 W oraz 8 falowników sieciowych, każdy o mocy 250 kW, łącznie 2 MWp oraz 2 stacji transformatorowych.
- System zdalnego nadzoru i diagnostyki – możliwość analizy wydajności, alertów i raportów produkcyjnych w czasie rzeczywistym. Zintegrowany system pomiaru i rejestracji danych produkcyjnych, kompatybilny z systemem SCADA inwestora.
- Od projektu do serwisu – badania geotechniczne + projekt + realizacja + przyłączenie + uruchomienie + serwis w okresie gwarancji.
- Testy zgodności z kodeksem sieciowym NCRfG – w ramach inwestycji niezbędne było wykonanie testów na zgodność instalacji z zapisami kodeksu sieciowego NCRfG.
- System monitoringu CCTV i kontroli dostępu – system autoryzacji dostępu z elektronicznymi bramami wjazdowymi i kontrolą wejść.
Rezultat
Dzięki kompleksowej realizacji projektu przez INERGIS, Inwestor zyskał pewność trwałego i bezpiecznego funkcjonowania instalacji fotowoltaicznej na terenie zapory wodnej.
Pomimo trudnych warunków gruntowych i ekstremalnych opadów, prace wykonano terminowo, z zachowaniem najwyższych standardów jakości i bezpieczeństwa właściwych dla obiektów strategicznych.
